智能充电桩简介：

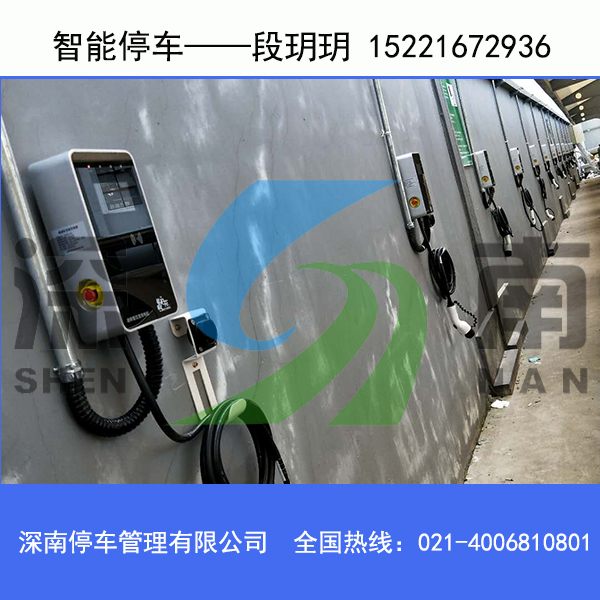

充电桩其功能类似于加油站里面的加油机，可以固定在地面或墙壁，安装于公共建筑(公共楼宇、商场、公共停车场等)和居民小区停车场或充电站内，可以根据不同的电压等级为各种型号的电动汽车充电。充电桩的输入端与交流电网直接连接，输出端都装有充电插头用于为电动汽车充电。充电桩一般提供常规充电和快速充电两种充电方式，人们可以使用特定的充电卡在充电桩提供的人机交互操作界面上刷卡使用，进行相应的充电方式、充电时间、费用数据打印等操作，充电桩显示屏能显示充电量、费用、充电时间等数据。
截至目前 ， 我国电动汽车充电站大多局限于电动公交汽车或内部集团用车 ， 还没有建成真正面向不同用户的充电站服务网络 。 已经建成或在建的比较有代表性的充电站有如下内容 。2006 年 ， 比亚迪在深圳总部建成深圳电动汽车充电站 。
2008 年 ， 北京市奥运会期间建设了国内第一个集中式充电站 ， 可满足 50 辆纯电动大巴车的动力电池充电需求 。
2009 年 10 月 ， 上海市电力公司投资建成上海漕溪电动汽车充电站 ， 是国内第一座具有商业运营功能的电动汽车充电站 。2009 年底 ， 北京首科集团在健翔桥建设完成了国内第一个包含完整智能微网的北京纯 电动乘用车示范充电站 。
2009 年 12 月 31 日 ， 南方电网投产的首批电动汽车充电站 （ 桩 ） 在深圳建成投运 ， 建设规模为 2个充电站 、134 个充电桩 。
2010 年 3 月 31 日 ， 国家电网公司唐山南湖充电站建成投运 ， 是我国首座国家电网典型设计充电站 ， 可同时为 10 台电动汽车按快充和慢充两种方式进行充电作业 。
种类介绍
充电桩可分为直流充电桩，交流充电桩和交直流一体充电桩。
建设要求
作为电网配用电侧的电动汽车充电桩，其结构的特殊性决定了自动化通信系统的特点是被测点多且分散、覆盖面广、通信距离短。并且随着城市的发展，网络拓扑要求具有灵活性和扩展性的结构，因此，电动汽车充电桩通信方式的选择应考虑如下问题：
（1） 通信的可靠性——通信系统要长期经受恶劣环境和较强的电磁干扰或噪音干扰的考验，并保持通信的畅通。
（2） 建设费用——在满足可靠性的前提下，综合考虑建设费用及长期使用和维护的费用。
（3） 双向通信——不仅能实现信息量的上传，还要实现控制量的下达。
（4） 多业务的数据传输速率——随着以后终端业务量的不断增长，主站到子站、子站到终端之间通信对实现多业务的数据传输速率要求越来越高。
（5） 通信的灵活性和可扩展性——由于充电桩具有控制点面多、面广和分散的特点，要求采用标准的通信协议，随着“all ip”网络技术趋势的发展以及电力运营业务的不断增长，需要考虑基于ip的业务承载，同时要求便于安装施工、调试、运行、维护。
充电技术
自19世纪第1辆电动汽车面世至今，均采用可充蓄电池作为其动力源。对于一辆电动汽车来讲，蓄电池充电设备是不可缺少的子系统之一。它的功能是将电网的电能转化为电动汽车车载蓄电池的电能。电动汽车充电装置的分类有不同的方法，总体上可分为车载充电装置和非车载充电装置。充电桩
车载充电装置指安装在电动汽车上的采用地面交流电网和车载电源对电池组进行充电的装置，包括车载充电机（图1-13）、车载充电发电机组和运行能量回收充电装置，将一根带插头的交流动力电缆线直接插到电动汽车的充电插座中给蓄电池充电。车载充电装置通常使用结构简单、控制方便的接触式充电器，也可以是感应充电器。它完全按照车载蓄电池的种类进行设计，针对性较强。非车载充电装置，即地面充电装置，主要包括专用充电机、专用充电站、通用充电机、公共场所用充电站（图1-14）等。它可以满足各种电池的各种充电方式。通常非车载充电器的功率、体积和重量均比较大，以便能够适应各种充电方式。
另外，根据对电动汽车蓄电池充电时能量转换的方式不同，充电装置可以分为接触式和感应式。随着电力电子技术和变流控制技术的飞速发展，高精度可控变流技术的成熟和普及，分阶段恒流充电模式已经基本被充电电流和充电电压连续变化的恒压限流充电模式取代。主导充电工艺的还是恒压限流充电模式。接触式充电的问题在于它的安全性和通用性。为了使它满足严格的安全充电标准，必须在电路上采用许多措施使充电设备能够在各种环境下安全充电，恒压限流充电和分阶段恒流充电均属于接触式充电技术。新型的电动汽车感应充电技术发展很快。感应充电器是利用高频交流磁场的变压器原理，将电能从离车的原方感应到车载的副方，以达到给蓄电池充电的目的。感应充电（图1—15）的优点是安全，这是因为充电器与车辆之间并无直接的点接触，即使车辆在恶劣的气候下，如雨雪天，进行充电也无触电的危险。
交流充电桩（栓）技术要求
1、环境条件要求
① 工作环境温度：-20℃～+50℃；
② 相对湿度：5%～95%；
③海拔高度：≤1000m；
④ 安装地点：户外；
⑤ 抗震能力：地面水平加速度 0.3g；
地面垂直加速度 0.15g；
设备应能承受同时作用持续三个正弦波，并且安全系数应大于1.67；
2、结构要求
① 交流充电桩（栓）壳体应坚固；
② 结构上须防止手轻易触及露电部分；
③ 交流充电桩（栓）应选用厚度1.0以上钢组合结构，表面采用浸塑处理，并充分考虑散热的要求。充电桩（栓）应有良好的防电磁干扰的屏蔽功能；
④ 充电桩（栓）应有足够的支撑强度，应提供必要设施，以保证能够正确起吊、运输、存放和安装设备，且应提供地脚螺栓孔；
⑤ 桩（栓）体底部应固定安装在高于地面不小于200mm的基座上。基座面积不应大于500mm×500mm；
⑥ 桩（栓）体外壳应采用抗冲击力强、防盗性能好、抗老化的材质；
⑦ 非绝缘材料外壳应可靠接地；
3、电源要求
① 输入电压：单相220v；
② 输出功率：单相220v/5kw；
③ 频率：50hz±2hz；
④ 允许电压波动范围为：单相220v±15%；
4、电气要求
① 插头与插座正确连接确认成功后，带负载可分合电路方可闭合，实现对插座的供电；
② 漏电保护装置应安装在供电电缆进线侧；
③ 低压配电设备及线路的保护应满足《低压配电设计规范》（gb/50053）中的相关规定；
④ 对it系统配电线路，当第一次接地故障时，应由绝缘监察装置发出音响或灯光信号，当发生第二次异相接地故障时应由过电流保护电器或漏电电流动作保护器切断故障电路；
⑤ 照明配电系统中，照明和插座回路不宜由同一回路供电。插座回路的电源侧应设置剩余 电流动作保护装置，其额定动作电流为30ma；
6、安全防护功能
① 交流充电桩（栓）应具备急停开关，可通过手动或远方通信的方式紧急停止充电；
② 交流充电桩（栓）应具备输出侧的漏电保护功能；
③ 交流充电桩（栓）应具备输出侧过流和短路保护功能；
④ 交流充电桩（栓）应具有阻燃功能；
7、ip防护等级
交流充电桩（栓）应遵守ip54（在室外），并配置必要的防雨、防晒装置；
